拍門

程水利拍門系列材質分為鑄鐵、碳鋼、不銹鋼、復合材料(玻璃鋼)等多種材料,而拍門又分為很多種,比如,浮箱式拍門,平板式拍門,套筒式拍門等等。

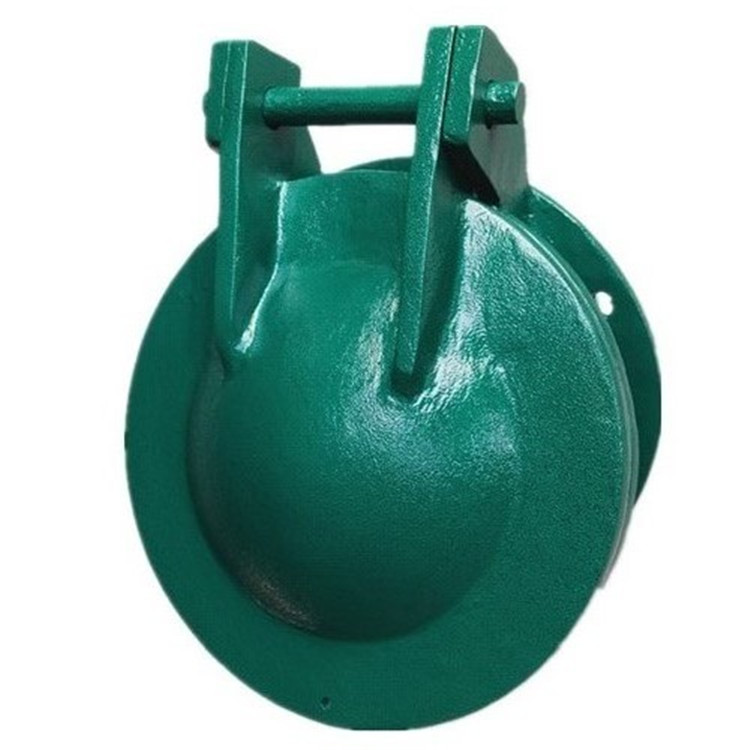

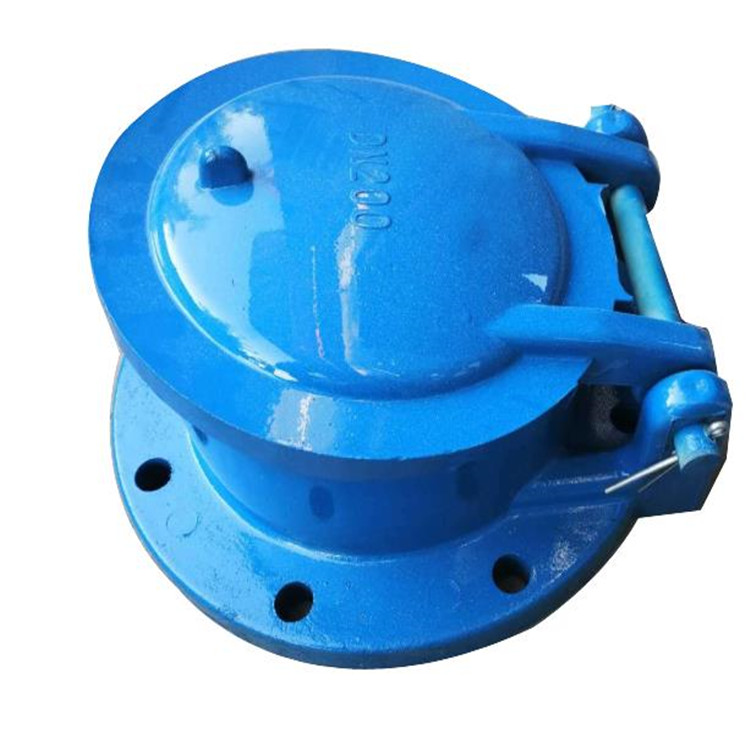

　　拍門是安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門/雙開門,節能型等型號,歡迎采購。

　　榮程拍門主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、鑄鐵、型鋼、復合材料等多種材料。而拍門又分為很多種,比如,浮箱式拍門,平板式拍門,套筒式拍門等等。

　　榮程拍門安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門節能式雙開門/雙開門,節能型等型號。

　　拍門相對傳統的閘門有以下幾點勢:

　　1.更具節能性(如開關門無需人工施加外力)

　　2.使用壽命長(機械結構簡單,維護方便)

　　3.方便使用(開關無需人人工操作)

　　二、主要結構及工作原理

　　拍門主要門體、門座、鉸支裝置、密封面等部件組成。

　　設備的主要結構

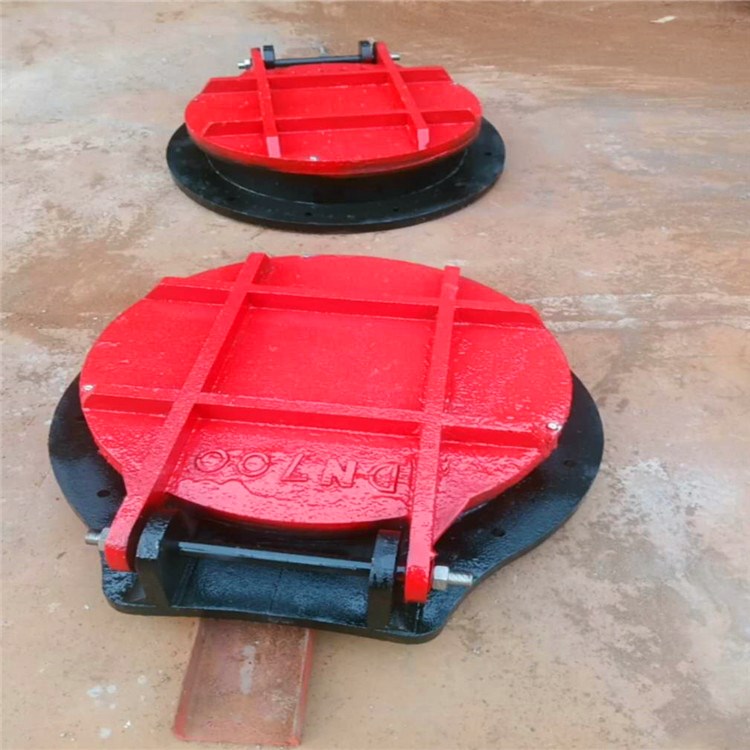

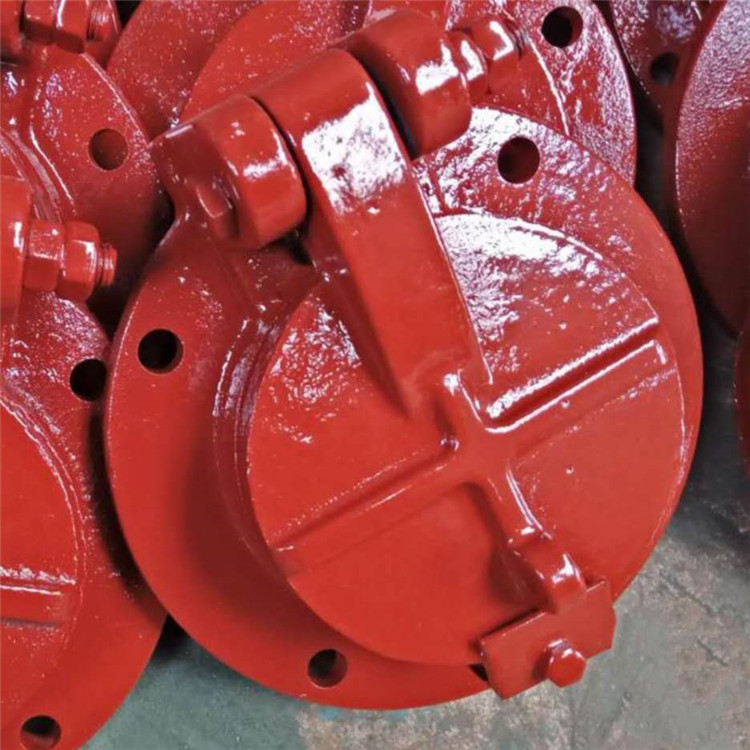

　　1、拍門門框由球墨鑄鐵整體鑄造的圓形平板,并自帶“#”字形加強筋,加強筋的數量視拍門規格大小而定。門板由不銹鋼制造,拍門浮筒具有良的受力結構,并能經受現場預料的沖擊負載。

　　2、門頁的鉸軸和螺栓等采用不銹鋼,門體和門板應具有吊環和吊耳。

　　3、門體密封座和門板密封座采用銅合金制造。金屬座能更換。另外,也可將有彈性二級座作為銅合金座的附加座

　　設備的性能

　　孔徑≤DN1200mm拍門采用單瓣門頁結構,孔徑>DN1200mm拍門采用浮箱式結構。

　　拍門適用于僅經過粗格柵的原生污水,并能在現場惡劣的條件下工作,例如水泵在突然停泵時,拍門的關閉特征為振動及撞擊小。

　　拍門一般以門頁的自重關閉,在門頁二側產生100 mm水頭差時,應能自動打開門頁輸出流量。

　　拍門能夠承受1.5倍的下游大設計閥座水壓。

　　在關閉狀態下,拍門的泄漏量不大于20L/min.m(密封長度)

　　設備的工作原理

　　拍門一般安裝在兩連通池的連通口處,當上游水位高時,拍門在水壓的作用下自動打開排水,當上游水位下降后自動復位,從而保證上游水位限制在一定高度。
